Hướng dẫn cách đấu dây quạt 3 số tại nhà an toàn

Quạt điện đã là thiết bị không thể nào thiếu trong sinh hoạt của mỗi gia đình. Do đó, việc quạt điện bị hư là điều không thể tránh khỏi. Vì vậy hôm nay Điện Nước Đô Thị sẽ hướng dẫn bạn cách đấu dây quạt 3 số, để bạn có thể chủ động hơn trong việc sửa chữa và sử dụng quạt điện nhé.

Cấu tạo động cơ quạt điện

Nguyên lý hoạt động động cơ quạt điện

Quạt điện cấu tạo gồm 3 phần:

• Stato: phần đứng yên, tạo thành từ dây quấn nhôm hoặc đồng và lõi thép dày 0.35 đến 0.5mm ghép lại với nhau.

• Rotor: tạo thành bởi lá thép kỹ thuật

• Tụ điện: có nhiệm vụ khởi động động cơ điện

• Bạc đạn: giữ dầu bôi trơn để giảm ma sát khi vận hành quạt điện

Quạt điện hoạt động khi stator được kích thích bởi dòng điện xoay chiều. Các bộ dây quấn được dòng điện đi qua sẽ hình thành một từ trường quay. Từ trường này tác động lên rotor khiến nó quay, dẫn đến quạt hoạt động được.

Xem thêm: Cách đi dây điện trong nhà khoa học: Tiết kiệm, an toàn 2023

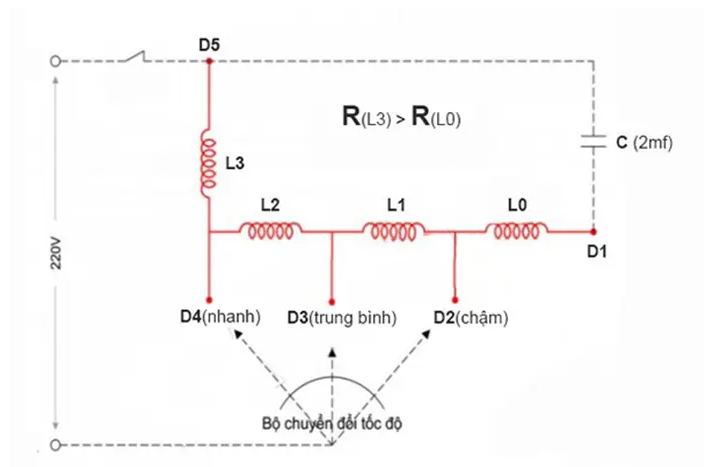

Sơ đồ mạch điện

Trong đó:

• D2 là công tắc 1 có mức quay nhỏ nhất

• D3 là công tắc 2 có mức quay trung bình

• D4 là công tắc 3 có mức quay mạnh nhất

• L0 là cuộn dây đề

• L1, L2 là cuộn dây số

• L3 là cuộn dây chạy

• C là tụ điện. C=2mf đối với quạt B400 và C=1,5mf đối với quạt bàn B300

Hướng dẫn chi tiết cách đấu dây quạt 3 số

Có 5 loại dây mà anh em cần phải phân biệt được trước khi đấu dây. Tạm đánh dấu là D1, D2, D3, D4, và D5. Chúng có 5 màu xanh lá, trắng, xám, hồng và vàng.

D1 và D5 là nơi có điện trở lớn nhất do chúng đồng thời nối cả 4 cuộn dây, do đó rất dễ xác định được D1 và D5 bằng cách đo điện trở cho các cặp dây với số lần đo là 10 lần cho 10 cặp. Chú ý đánh dấu các cặp đã đo để không bị nhầm lẫn nhé anh em!

Sau khi xác định được 2 dây này, chúng ta có thể tiếp tục phân biệt D1 và D5 bằng cách đo giữa 2 đầu mỗi dây với 3 đầu dây còn lại. D5 và D2 chính là cặp dây sẽ có điện trở cao nhất. Sau khi đo xong thì D1, D2 và D5 đã được xác định.

Tiếp tục, để phân biệt D3 và D4, anh em hãy đo điện trở giữa D5 và 2 đầu còn lại. Kết quả nào lớn hơn thì đó là dây D3. Dây còn lại kia chính xác là D4.

Sau khi đã xác định được hết các dây, thì anh em chỉ cần dấu dây theo sơ đồ mạch điện ở trên là đã hoàn tất.
